核聚變托克馬克裝置研究的最終目的是實現可控的核聚變反應，并用于商業發電。但是作為一種巨型的工程裝置，托克馬克運行本身也需要消耗大量的電力能量，而這些能量絕大部分消耗在托克馬克裝置的電源系統上。

　　電源系統是托克馬克裝置的重要設備，可以說是核聚變裝置的生命線，電源系統主要包括環向場線圈供電電源和極向場線圈供電電源。它們主要的任務是在環向場線圈和極向場線圈中激勵起可控的巨大電流，產生約束等離子體需要的螺旋磁場。

經過演化后的托卡馬克基本機構

　　與一般工業供電相比，托卡馬克裝置供電有如下特點:

　　一、脈沖電源工作方式：

　　由于托卡馬克裝置是脈沖工作方式，所以電源也是脈沖工作方式。這是由于等離子體電流是靠消耗歐姆線圈提供的有限擺動的伏秒數而產生、建立和維持的。其放電時間從幾百毫秒、幾秒到數分鐘不等；最長的記錄是日本九州大學TRIM-A的5小時16分。

　　二、大功率供電：

　　對中小型托克馬克裝置脈沖供電總功率，在我國相當于一個小型發電站的輸出功率，對于大型托克馬克裝置，相當于一個大型發電站的輸出功率。下表是兩個大型托克馬克裝置的環向場運行功率參數：

　　三、儲能設備容量巨大：

　　在一些托克馬克裝置中，電源不可能連續滿足負載供電要求，負載不可能連續或過高地從電網吸收功率，這就需要儲能設備來提供。大的超導線圈為電力系統穩定和補償負載波動開辟用了一條新路。如果采取適當?shù)哪芰枯斔途€路可以得到很高的效率（90%）。例如ITER中18個環向場線圈儲能達到40ＧＪ。

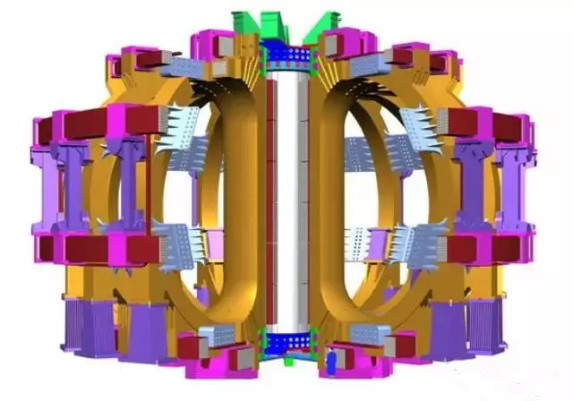

　　ITER環向場超導線圈（黃色部分）和極向場超導線圈（紅色部分）

　　線圈儲能帶來的副產品是線圈超導失超的時候，巨大的能量需要泄放。給大家做一個演算，計算ITER環向場線圈儲能的當量（折算成烈性炸藥ＴＮＴ）

　　1KG TNT=4.2×10⁶J ；40GJ÷4.24.2×10⁶/KG≈10000KG=10T

　　即ITER環向場線圈的儲能如果在一瞬間釋放出來，其破壞力相當于10噸的TNT炸藥。

　　四、對電網沖擊巨大：

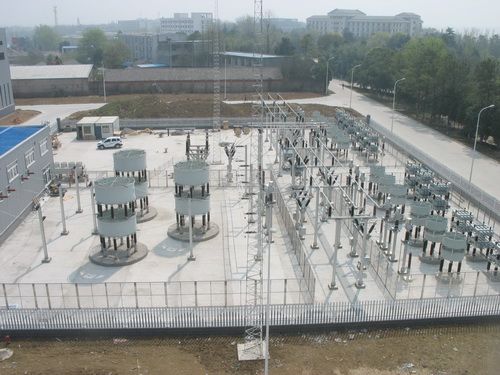

　　對中大型非超異裝置都使用交流飛輪發電機組提供交流電源，為了提高托克馬克裝置的磁場幅值，超導線圈大量使用，對于超導裝置，都直接使用電網供電，使用閘管變流器將電網大的交流功率轉換為直流輸送給負載。它產生諧波對電網供電質量有一定的影響，甚至直接拉低電網電壓，使上級開關跳閘。通常的補救方法是建設大容量的無功補償設備。下圖就是等離子體所為ITER建立的80Mvar無功補償設備：

　　此外，托克馬克裝置的其他電源系統還包括快控電源、成型場線圈電源、偏濾器線圈電源以及中性束注入、離子回旋共振加熱、低雜波電流驅動中的高壓電源，它們的電源結構形式多樣，在此不一一贅述。
