熱核聚變要解決的兩個主要問題是；第一，如何將等離子體加熱到足夠高的反應溫度；第二，如何將有充分高密度的高溫等離子體約束足夠長的時間。低雜波是目前用來進行非感應電流驅動和加熱的有效手段。

　　為了實現受控?zé)岷司圩儯枰獙⒌入x子體加熱到足夠高的反應溫度。傳統的加熱方式是歐姆加熱，但是在歐姆加熱過程中，隨著等離子體溫度的升高，等離子體的電阻率越來越小，這樣加熱效率也就越來越小，僅僅采用歐姆加熱并不能達到反應堆的溫度，必須采用其他加熱方式，這些方法稱之為輔助加熱。輔助加熱包括中性束注入加熱（NBI），離子回旋加熱（ICRF），電子回旋加熱（ECRH）以及低雜波電流驅動（LHCD）。在這些輔助加熱方法中，低雜波電流驅動最為成功，驅動效率最高，是目前國際上實現托卡馬克穩態運行的主要手段。

　　低雜波系統就是向托卡馬克等離子體中以低雜波模式耦合波能量的系統，目的是為了在EAST全超導托卡馬克上維持長脈沖、穩態的等離子體放電。我所低雜波系統從90年底初期開始建設，歷經幾代人的努力，現在已經擁有2.45G 4MW和4.6G 6MW兩套微波加熱系統，如此大功率的微波加熱系統，在國際上處于領先水平。該系統主要由微波源、傳輸線、多結波導陣天線、高壓源系統、水冷系統、低雜波數據采集以及控制系統和保護系統組成。低雜波電流驅動系統的建設圍繞上述七個部分開展的, 每一部分在完成后都經過獨立調試, 再在假負載上進行聯合調試, 最后低雜波系統整體裝配至EAST 裝置上, 開展相關物理實驗。

　　

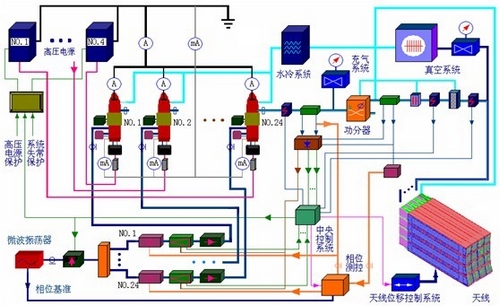

　　圖1 低雜波系統概況

　　1.微波源

　　微波源的核心器件是速調管，一個系統中有多路速調管，速調管由同一個微波振蕩器激勵, 微波振蕩器產生微波信號經過一個PIN控制開關輸送到兩個1分10路的功率分配器, 由功率分配器分配的20路小信號分別經過數控移相器、前級放大器和微波隔離器, 饋入至速調管放大器的輸入腔,用以激勵速調管放大器;通過天饋線系統耦合給托卡馬克等離子體。每5只速調管由一臺負高壓電源供電, 速調管管體、收集極和天饋線系統都采用水冷卻, 整個低雜波系統設有完備的測量、采集、控制和保護系統。

　　2.傳輸線系統

　　微波傳輸系統的作用是把速調管放大器輸出的微波能量饋送到耦合天線的輸入端口。傳輸線系統由20 路30~40米長的波導傳輸線組成, 每路傳輸線傳輸100kW的微波能量。從單波型主模(TE10) 工作、極限傳輸功率以及傳輸損耗三個方面考慮, 低雜波傳輸線系統采用WR430標準波導結構。為了提高系統的通波能力, 要求整個傳輸系統氣密性良好, 均可以充有1.5~2個大氣壓的干燥空氣或者氮?dú)狻ａ槍φ麄€(gè)低雜波系統的要求, 每路傳輸線包括1只高功率微波鐵氧體環行器、2只雙定向耦合器、1只3dB 功分器和1只大功率水負載、3只打火探測器、30~40米長的WR430 矩形波導、30~40 米長的WR430 矩形波導和2 只隔直器。

　　3.多結波導陣天線

　　天線是低雜波系統最終與托卡馬克相連接的重要部件。為了使天線發射的微波能量能夠沉積到托卡馬克等離子體所要求的位置, 從而非常有效地驅動電流, 天線必須采用特殊的結構。低雜波天線采用相控多結波導陣形式。多結波導陣天線由20個主波導單元組成, 每個主波導又被一個一分八的功分器分成8個有源子波導, 相鄰的兩個主波導單元間插入一個無源子波導, 為了保護天線端口免受等離子體電流灼燒和高能粒子轟擊, 在天線端口處要設置保護限制器。限制器采用石墨材料, 石墨表面濺射碳化硅涂層, 石墨限制器通過柔性石墨紙, 以螺釘緊固于銅制熱沉上。

　　

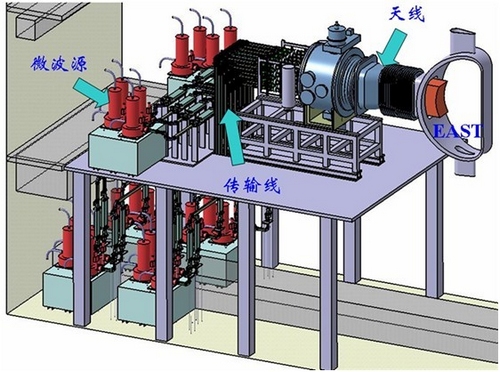

　　圖2 低雜波系統布局圖

　　4.高壓源系統

　　在低雜波系統中, 需要參數不同的電源為微波源供電, 主要有速調管燈絲電源、磁場電源、鈦泵電源、速調管陰極負高壓電源及給微波源驅動級各器件供電的前級電源。燈絲電源提供0~13V連續可調交流供電, 以加熱燈絲的陰極, 使陰極溢出發射電子; 磁場電源為磁場線包提供20~25A的恒流供電, 產生1700~2000高斯的磁場約束、聚焦速調管內高能電子束, 磁場線包電流波紋度小于1%; 鈦泵電源提供4500V的直流供電給鈦泵, 維持速調管內高真空。20只速調管由四套高壓源供電, 每臺高壓電源可以輸出- 35kV/40A, 脈沖長度可以在0~1000秒的范圍內調節, 而電壓的波紋度和穩定度都可以控制在1%以內。實驗中實時監測每個速調管的收集極、管體對地電流, 一旦速調管內部發生打火時, 保證在150 微秒內關斷高壓。

　　5.水冷系統

　　低雜波系統在高功率穩態運行時, 系統會因?yàn)闅W姆損耗產生大量的熱量, 如果這些熱量不及時散出去, 會使系統不穩定, 有時還會造成致命性的影響, 如積聚在陶瓷窗口的熱量會造成陶瓷窗的擊穿, 從而破壞托卡馬克的真空環境。因此系統配有可循環水冷卻裝置來及時帶走產生的熱量。

　　6. 數據采集系統

　　在低雜波系統中，需要處理需輸入輸出功率信號、各個控制模塊信號，總控信號，觸發信號、電流信號等，如此龐大的處理量，需要專門的工控機系統、網絡系統來支持這樣的應用。

　　7. 保護系統

　　低雜波保護系統分為發射保護系統和光纖打火檢測保護系統。發射保護系統能迅速關斷高壓源和速調管射頻輸入驅動。如果發射保護系統檢測到速調管陰極電流超過7.5A、管體電流超過250mA、冷卻水流量過小等任何一種異常情況, 發射保護系統迅速關斷高壓源和速調管之間的聯系,保護速調管不被破壞; 一旦射頻保護系統檢測到高反射信號, 如速調管輸出窗口打火、高功率鐵氧體環行器打火、系統駐波比超過預設值等任何一種異常情況出現, 發射保護系統迅速關斷速調管射頻激勵。響應時間在ns級別。

　　EAST全超導托卡馬克實驗中, 低雜波系統發揮了預期的作用, 實現了幾項大的實驗?zāi)繕?biāo)。伴隨著低雜波系統的不斷升級改造，相信低雜波系統在未來的核聚變應用中將發揮越來越重要的作用。
